Распределительные устройства на базе КСО-190 «Ива» предназначены для приема и распределения электрической энергии переменного трехфазного тока частотой 50 Гц напряжением 6 (10) кВ в сетях с изолированной или заземленной через дугогасительный реактор или резистор нейтралью.

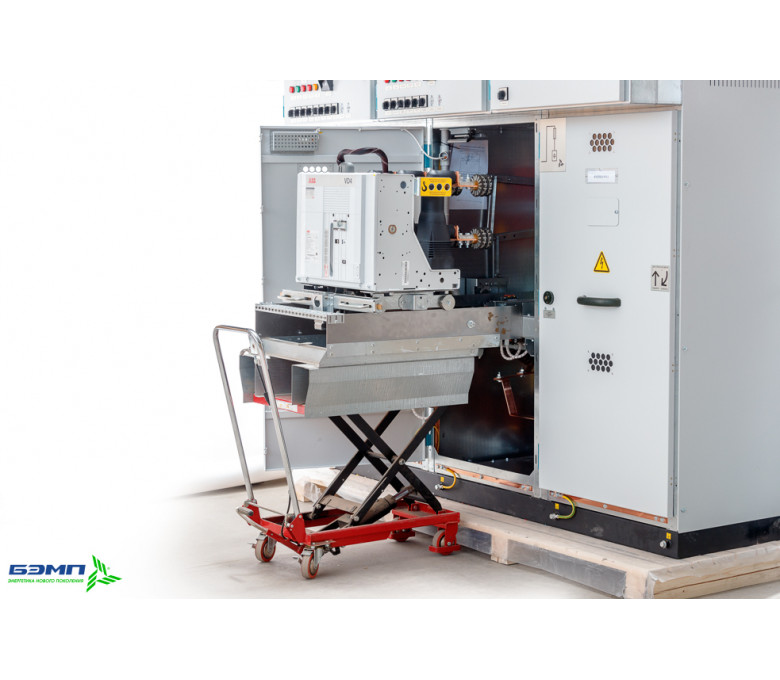

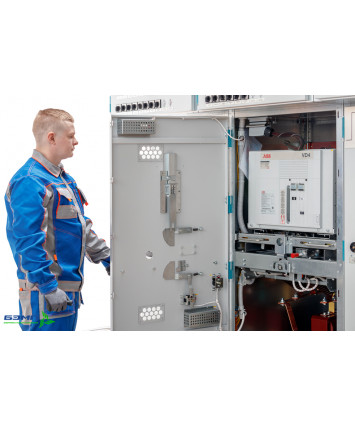

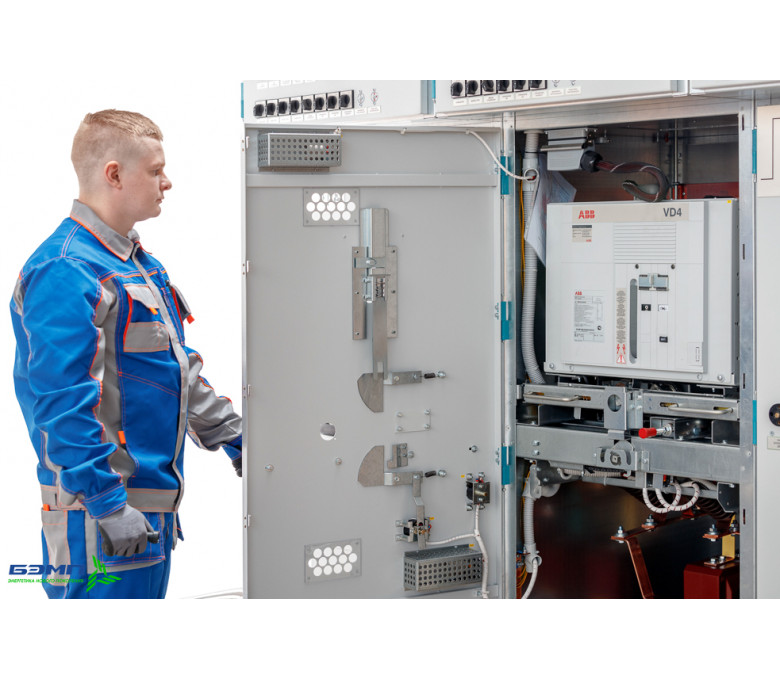

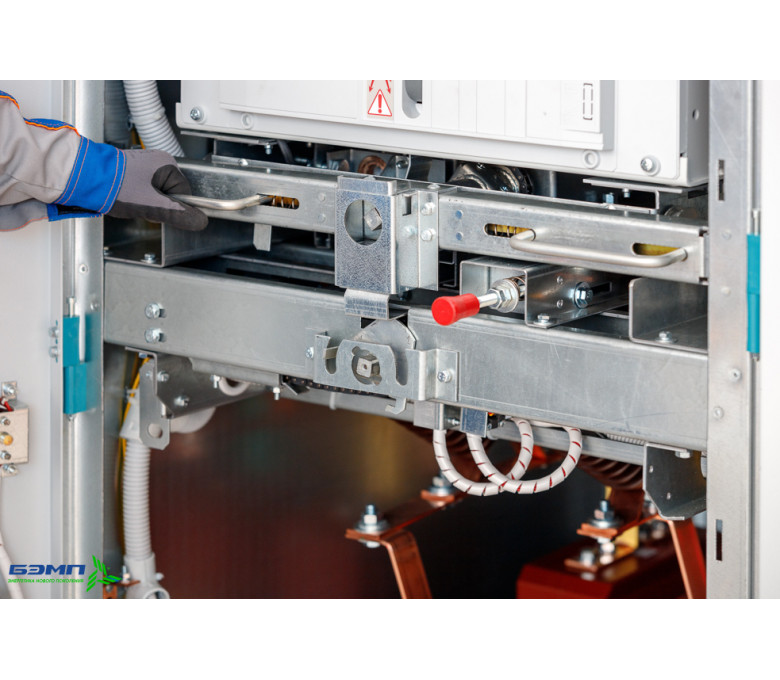

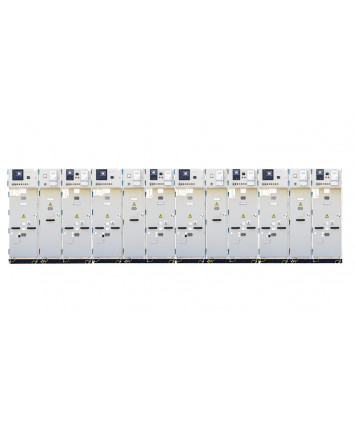

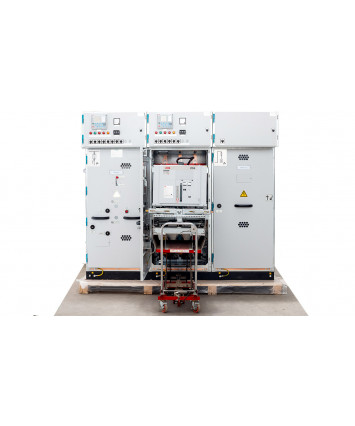

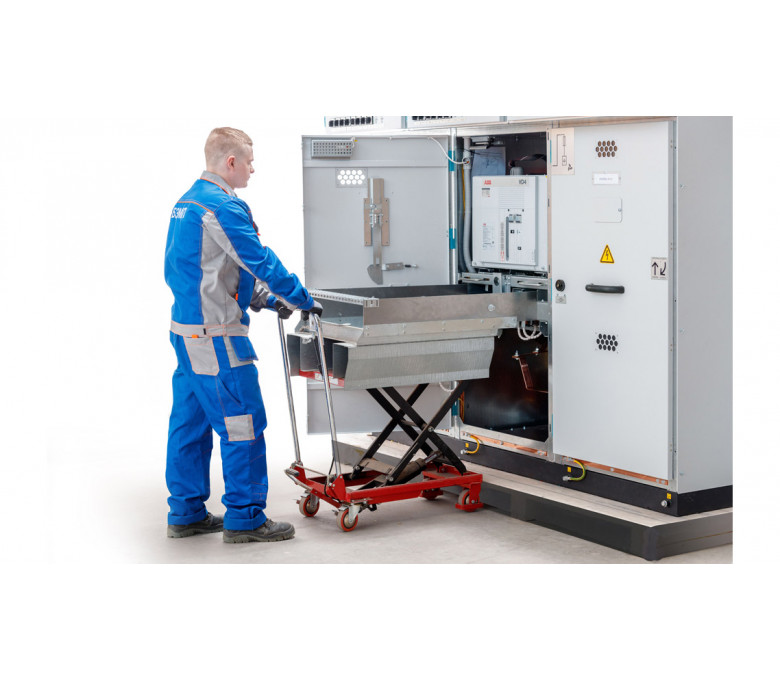

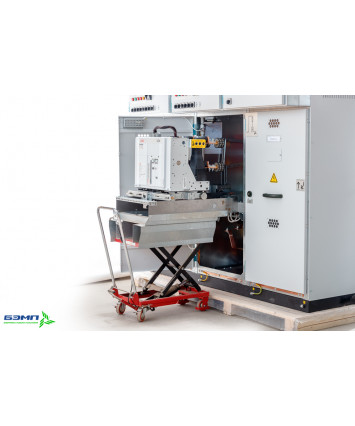

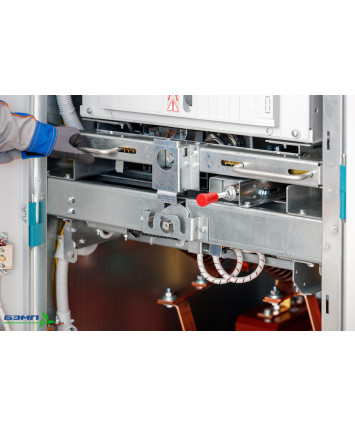

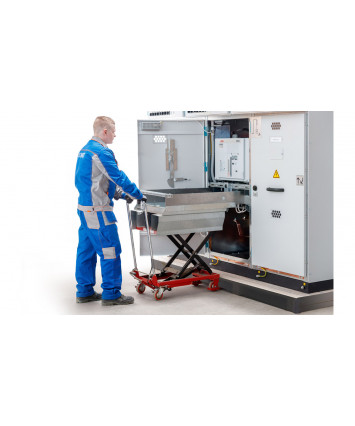

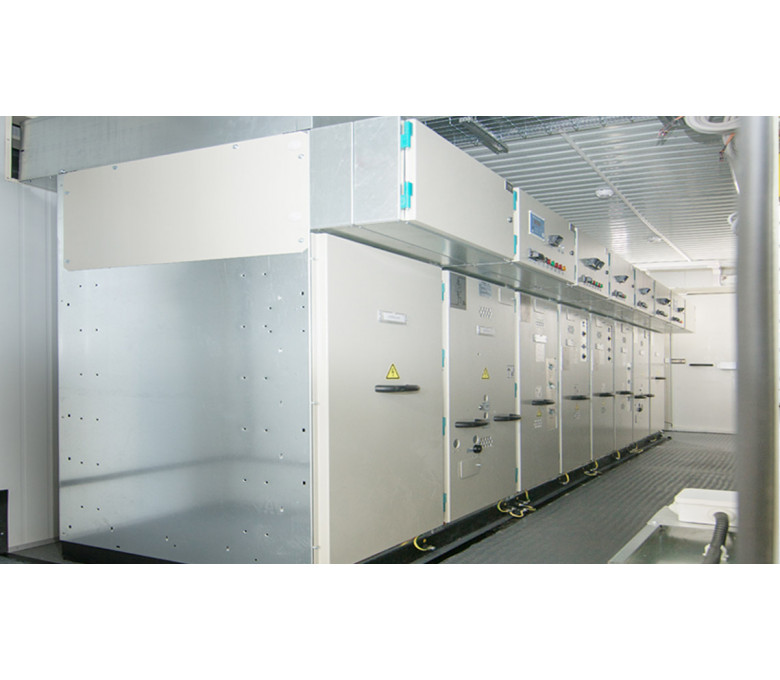

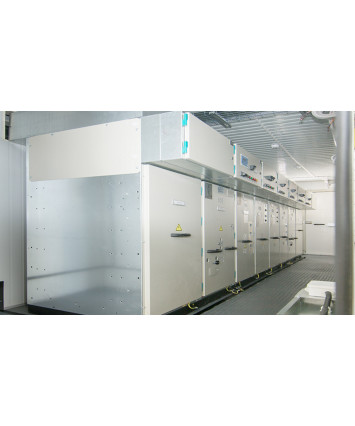

Основной областью применения КСО-190 «Ива» является их использование в качестве распределительных устройств в составе комплектных трансформаторных подстанций блочно-модульного типа КТП «Тайга», производства ООО «БЭМП» Также возможна эксплуатация КСО-190 «Ива» в составе КТП сторонних производителей.
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ |
|---|---|
| Номинальное напряжение, кВ | 6; 10 |
| Номинальный ток главных цепей, А | 630; 1000; 1250 |
| Номинальный ток термической стойкости главной цепи, в течение 3 с, кА | 12,5; 16; 20; 25 |
| Номинальный ток термической стойкости цепи заземления в течение 1 с, кА | 12,5; 16; 20; 25 |
| Номинальный ток электродинамической стойкости, кА | 32; 41; 51; 64 |
| Номинальный ток отключения силовых выключателей, кА | 12,5; 20; 25 |
| Номинальные напряжения вспомогательных цепей освещения, В | 24; 36 |
| Степень защиты оболочки по ГОСТ 14254 | IP21; IP31 |
| Вид климатического исполнения по ГОСТ 15150 | У3.1 |
| Срок службы до списания, лет, не менее | 30 |

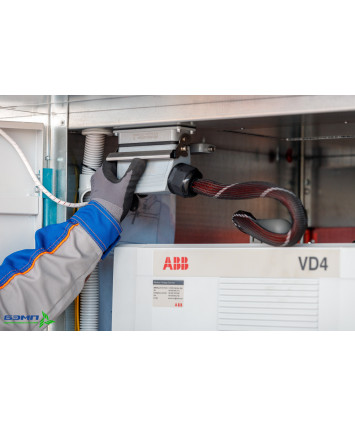

Применяемое оборудование

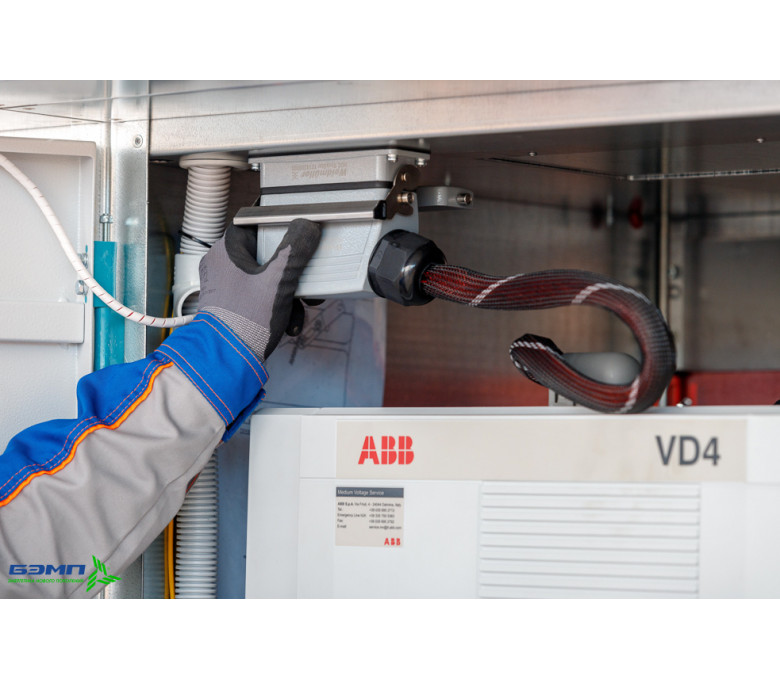

| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ |
|---|---|
| Силовые выключатели | SION (Siemens); EasyPact EXE (Schneider Electric); VD4 (АВВ); BB/Tel (Таврида Электрик) |
| Выключатели нагрузки | ВН типа ISARC; ВНА-СЭЩ-10/630 У2 |
| Трансформаторы тока | ТОЛ; ТОЛ-СЭЩ; ТЛК |
| Трансформаторы напряжения | НАМИТ; НОЛ; ЗНОЛ; ЗНОЛП |
| Трансформаторы собственных нужд | ТСКС-25 (40) кВА; ТСЛ-63 кВА – внутри шкафа КСО; свыше 63 кВА до 160 кВА – наружной установки |
| Оптоволоконная дуговая защита | «ОВОД-МД»; «Орион-ДЗ»; «Дуга-МТ» |
| Микропроцессорные блоки релейной защиты | SEPAM, MiCOM; ОРИОН, СИРИУС; БМРЗ; SPAC, REF; БЭМП; ТЭМП, ТОР; SIPROTEC; MiCOM; IPR-A, SMPR |
| Быстродействующий автоматический ввод резерва БАВР | БАВР «НПК Промир», БАВР ООО «АПС», БАВР «Таврида электрик», БАВР ООО «Релематика», БАВР «НПО Экра», БАВР «НТЦ Механотроника» |
